Línea de producción de papel facial totalmente automático con separador automático

Línea de producción de tejido facial totalmente automático con separador automático
Esta línea de producción incluye una máquina plegable de tejido facial de 7 líneas, separador automático, máquina de corte de sierra de registro, máquina de embalaje de bolsas de plástico, puede conectarse a la máquina de embalaje del paquete.
Esta línea es completamente automática.
Estado de Disponibilidad:
Cantidad:
  • JY-MJZ-7PL

  • Jingyi

  • 8441.8090

Describir:
La línea automática de producción de tejido facial consiste en una máquina plegable de tejido facial, máquina de cortar sierra de registro, máquina de embalaje de una sola bolsa. La máquina funciona sin problemas y estables desde la materia prima hasta  productos terminados. Esta línea de producción es de alto grado de automatización, ahorrar costos laborales, reducir la intensidad laboral, es la mejor opción de la producción de productos de tejido.

Modelo de máquina Configuración de la máquina Producir producir
Máquina plegable de tejido facial CS-180/2-14L

  1. Ancho de rollo de jumbo 400 mm ~ 2800 mm

  2. Diámetro del rollo de jumbo: máximo 1100 mm

  3. Programación por computadora PLC

  4. Papel desplegado: 180*200 mm

  5. Doble de papel: 90*200 mm

  6. Con unidad de estampado

  7. Con unidad de bordes (se puede desconectar)

(800 ~ 1000)*14*60*8
= 5,376000 ~ 6,720,000pcs

Separador de registro automático de tejido facial 10-12 registros por minuto
Máquina de corte de sierra de registro DHX-150 Velocidad de diseño: aproximadamente 150 cortes/min
  1. Velocidad de funcionamiento: aproximadamente 120 cortes/min


Máquina de embalaje de tejido facial automático T80SD

  1. Materiales de embalaje: bolsas de plástico

  2. Velocidad de embalaje: 30 ~ 60 bolsas/min


Transportador de cintas Para conectar la máquina de cortar de la sierra de registro con la máquina de embalaje



02

1. CS-180/2-14L Box Drawing Máquina de tejido facial

   Principales características:
   Flujo de trabajo de la máquina CS1802-/14L: los cilindros de trabajo de trabajo de la máquina: los cilindros de los cilindros rayados, y luego se intervienen en láminas de tejido facial rectangular interno Control de tensión. Cuenta con alta velocidad, buen plegamiento y operación fácil.

  1. Puede ordenar acero a rollos de goma, separados neumáticamente.

     2. Rack de tablas de casas y estabilidad de ejecución de máquinas y extremadamente buena y rápida.
     3. Carga de rollo jumbo pneumático, conducción de papel neumático, adición de velocidad sin pasos y control de tensión web.
     4. Equipado con bomba de vacío tipo raíces para el funcionamiento estable de la máquina
     5. Haga un ancho de productos de varios productos como requisito.
     6. Equipado con una unidad de estampado para mantener las dos capas juntas.
     7. La máquina se detendrá cuando el papel se rompa. Evite los desechos causados ​​por  No hay papel ni papel roto.
     8. Los dos botones de trote se pueden enhebrar en la máquina, es más seguridad y más fácil enhebrar la web.
   Parámetro técnico principal:

Modelo de máquina         CS-180/2-14LMM
Productos terminados Tamaño desplegado 180*210 mm ± 2 mm
Tamaño de productos plegables 90*(120-210) ± 2 mm
Ancho de materia prima   400-2800 mm
Diámetro de materia prima 1100 mm
Diámetro del núcleo de materia prima 76.2 mm
Poner (8 horas) 8000 ~ 10000 kg
En relieve Acero a papel o acero a acero, acero a acero en relieve de borde, regulación neumática independiente
Fuerza Motor principal de 7.5kW
3.0kW (2set) Descansar el motor
Unidad de succión al vacío Fan de 47kw
Sistema neumático Compresor de aire de 3 hp, mini presión 5 kg/cm2pa
Sistema de conducción Correa de sincronización
Dimensión 8700x3500x7000 mm
Peso 12 ~ 13t

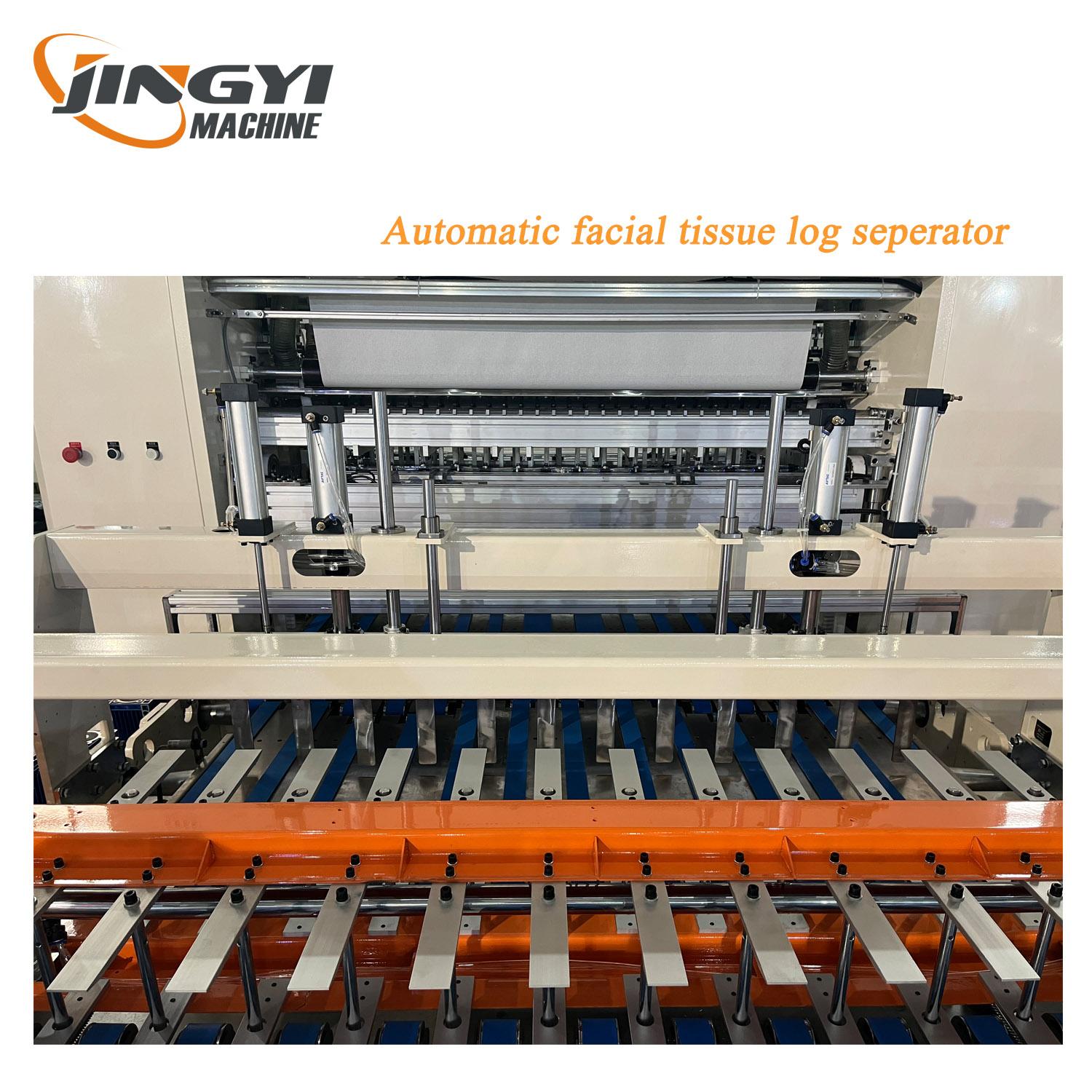

2. Separador de registro automático de tejido facial en la máquina
No. Artículo Parámetro técnico
1 Función subyacente Adopta el servicio de servo de 4sets, puede lograr una separación automática
2 Estructura de subpolca Tipo de marco del panel de pared
3 Diapositiva de subfastitación Todos los portaobjetos de subpacia adoptan rodamientos lineales importados y adoptan una estructura de doble eje para garantizar la estabilidad de cada parte de la subpolca
4 Piezas principales de subpolca Todas las piezas son de aleación de aluminio y procesadas por CNC Machining Center para garantizar la precisión del subpolteo
5 Salida de papel desconcertante Todos son procesados ​​por aleación de aluminio importada para garantizar el resultado de la salida de papel
6 Parte neumática por debajo de la pila Adopta piezas neumáticas de Airtac para garantizar la precisión de la subpolinación
7 Seguimiento de piezas de papel Usando codificador de alta precisión
8 Dibujos de subpolteos Ajustes Establecer en la pantalla táctil, ¿puede ajustar el 100% con precisión los sorteos (establecidos basados ​​en dibujos?
9 Establecer el rango de sorteos 2LAYERS, 100-200DAWS; Tres capas, 60-150 Draws
10 Tiempos de subpolocación Max Sub Stacking 10 veces/min
11 Método de control Cuando la máquina se detiene, debe terminar toda la pila y luego puede detener la máquina
13 Parte de soporte en papel El acero inoxidable se utiliza para garantizar la resistencia y la rigidez de los productos semi-acabados de soporte a alta velocidad
14 Servo Motor Servo Power 8.5kw
15 Presión de aire comprimido ≥0.6MPA
16 Consumo de gas 1000L/turno
17 Presión del aire 24 V
04
3. Máquina de corte de sierra de registro de un solo canal DHX-150

Toda la máquina adopta la tecnología de accionamiento de servo y el control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, y mejora la precisión de corte del tejido y corta la cara del extremo plana. La longitud de corte dentro del alcance de la máquina permite ajustable arbitraria. Se corrigió el ángulo automático de la rueda de molienda de cuchillo, asegúrese de la calidad del cuchillo de afilado. El lugar de molienda de cuchillos a menudo sopla aire comprimido para enfriar, y puede igualar el fluido de enfriamiento especial.
Parámetros técnicos principales

La longitud de la ninguno corta el tejido facial Mínimo 500 mm
La altura del tejido 30 ~ 130 mm
Velocidad de diseño 150 cortes/min
velocidad de operacion 120 cortes/min
Diámetro exterior de la hoja redonda Φ610 mm
Especificación de productos terminados 70 ~ 300 mm
Ancho de papel 70 ~ 110 mm
Longitud de corte 70 ~ 300 mm
Longitud sobrante 20 ~ 65 mm
Fuerza 11kw
fuente de alimentación 380V 50Hz
Fuente de aire 0.5 ~ 0.8MPA
Tamaño de la máquina 4600*1700*2500 mm
peso de la máquina 2300 ~ 2600 kg
freno Configuración de parámetros (Auto/Manual)
Cuchero de afilado Configuración de parámetros (Auto)
Cuchillo de afilado neumático Configuración de parámetros (Auto/Manual)


4. Máquina de embalaje de tejido facial automático T80SD
Especificaciones técnicas Descripción Observación
Ámbito de aplicación Tejido facial, toalla de mano, piñón
Faude ASF Completo automático Cinco secciones de modo de alimentación flexible inteligente
Máx. Velocidad mecánica del diseño ≤  80 bolsas/min Relacionado con la especificación del embalaje
Max. velocidad estable  65 bolsas/min Relacionado con la especificación del embalaje
Rango de longitud del tejido (producto terminado)  120 mm-210 mm
Sobre este tamaño se puede personalizar
Rango de altura de tejido (producto terminado)  40 mm-100 mm
Rango de ancho de tejido (producto terminado)  90 mm-105 mm
Tamaño de la máquina L *w *h = 4600 *3620 *1770  mm Tamaño estándar
Peso de la máquina Acerca de   3T


Embalaje de materia prima

Película de CPP
Espesor de la película 0.04 mm-0.055 mm
Diámetro de la película máxima   400 mm Sobre este tamaño se puede personalizar
Diámetro del núcleo de la película 76 mm De acuerdo con los estándares internacionales
Ancho de película máxima 340 mm Sobre este tamaño se puede personalizar
Presión del aire Presión del aire mínimo  5MPA

Equipado por el usuario
Fuente de alimentación 380V/50Hz Siguiendo el estándar de energía eléctrica de China
Potencia de accionamiento total   4.8 kW La suma del motor principal, el servomotor, la suma de la velocidad regulando la energía del motor
Potencia de calentamiento total    4.6 kW Sello lateral, parte de sellado lateral de la potencia de calentamiento combinada
Variación de voltaje +/- 10% De acuerdo con los estándares internacionales
Formato de embalaje Envoltura tridimensional sellado vertical primero y luego sellado lateral

2021 Empaque suave único
