JY-MJZ-7PL
Jingyi
8441.8090

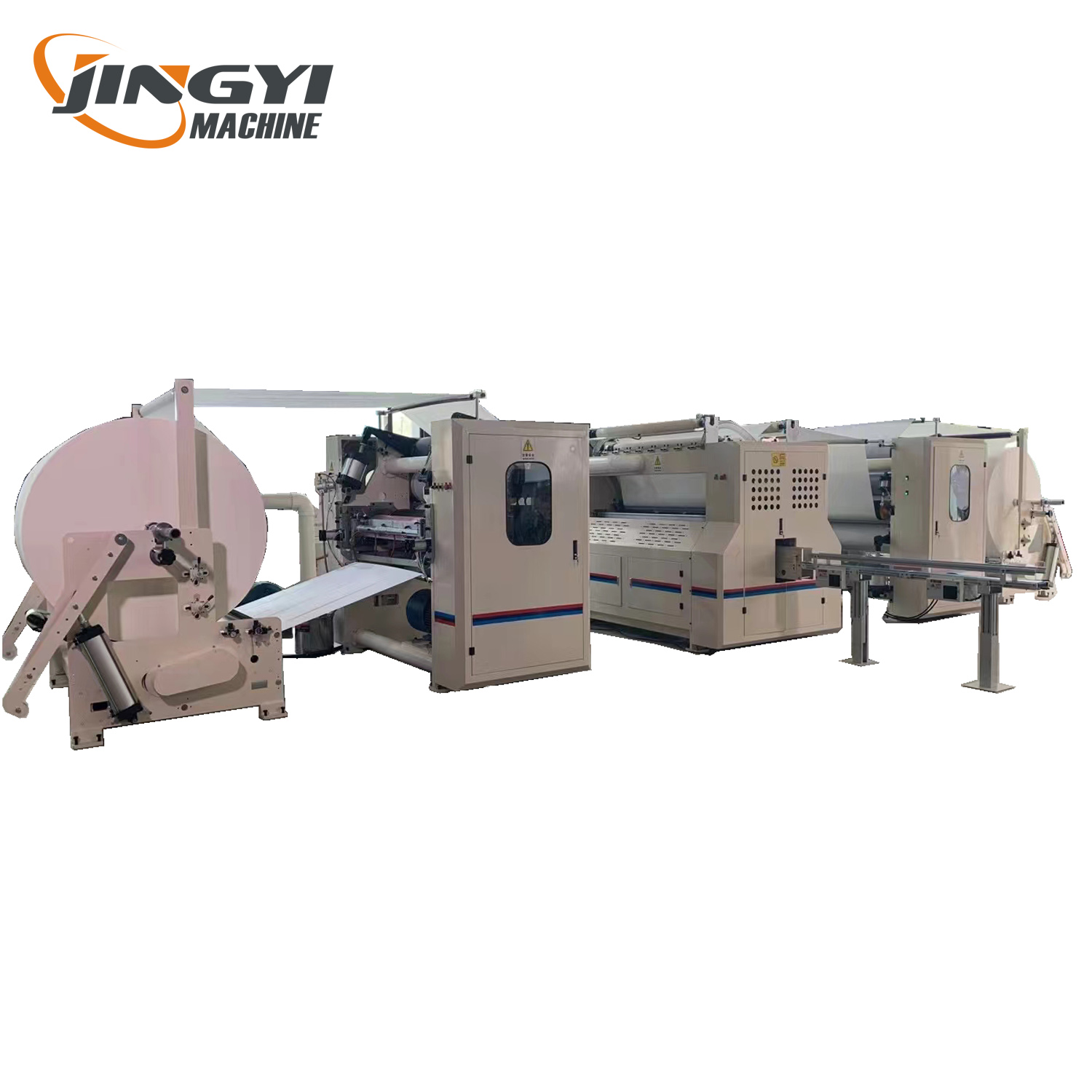

7 líneas Color automático Gule Laminación Papel de tejido facial Línea de producción
Esquema:
La línea de producción de tejidos faciales automáticos consiste en máquina plegable de tejido facial, máquina de corte de sierra de registro, máquina de embalaje de una sola bolsa. Máquina trabajando suavemente y estable de la materia prima a productos terminados. Esta línea de producción es de alto grado de automatización, ahorre los costos laborales, reduce la intensidad del trabajo, es la mejor opción de la producción de productos de tejidos.
| Modelo de máquina | Configuración de la máquina | Productos de salida |
| Máquina plegable de tejido facial CS-180 / 2-14L |
| (800 ~ 1000) * 14 * 60 * 8 = 5,376000 ~ 6,720,000pcs |
| Separador de registro automático de tejido facial | 8-10 registros por minuto | |
| Máquina de corte de sierra de registro DHX-150 | Velocidad de diseño: alrededor de 150cuts / min
| |
| Máquina de embalaje facial automático T80SD |
| |
| Cinturones transportadores | Para conectar la máquina de corte de sierra de registro con máquina de embalaje. |
Principales características:
CS1802- / 14L PÉTIDO FACIAL Faciales Funcionamiento de la máquina: los rollos jumbo que se han rebajado en el ancho deseado se cortan mediante los cilindros de corte, y luego se interconectan en hojas de tejidos faciales rectangulares interrovertidos. Esta máquina adopta un servomotor servo independiente y papel automático. Control de tensión. Características de alta velocidad, buena operación plegable y fácil.
Puede ordenar el acero a los rollos de goma en relieve, separados neumáticamente.
Rack de 2.wallboard y máquina de funcionamiento de la máquina y extremadamente buena y rápida.
3.Pneumatic Jumbo Roll Carga, conducción de papel neumático, administración de velocidad continua y control de tensión web.
4.Equipado con la bomba de vacío de tipo raíces para el funcionamiento estable de la máquina.
5. Haga un ancho de varios productos como requisito.
6. Equipado con la unidad de estampado de bordes para mantener las dos plantas juntas.
7. La máquina se detendrá cuando el papel roto. Evite los residuos causados por Ningún papel o papel roto.
8. La banda se puede roscarse en la máquina por los dos botones JOG, es más de seguridad y más fácil pasar la web.
Parámetro técnico principal:
| Modelo de máquina | CS-180 / 2-14LMM |
| Productos terminados desplegados tamaño | 180 * 210mm ± 2mm |
| Tamaño de los productos plegables | 90 * (120-210) ± 2mm |
| Ancho de la materia prima | 400-2800mm |
| Diámetro de la materia prima | 1100mm |
| Diámetro del núcleo de la materia prima | 76.2mm |
| Puesto (8 horas) | 8000 ~ 10000kg |
| Unidad de relieve | Acero a papel o acero a acero, acero al borde de acero en relieve, regulación neumática independiente. |
| Energía | 7.5kw motor principal |
| 3.0kw (2set) desenrollar el motor | |
| Unidad de succión al vacío | Fan 47KW |
| Sistema neumático | Compresor de aire de 3 HP, Mini presión 5kg / cm2PA |
| Sistema de conducción | Cinturón de tiempo |
| Dimensión | 8700x3500x7000mm |
| Peso | 12 ~ 13t |
Bajo la condición de la extracción estándar número 130 y la capa estándar número 3, la eficiencia puede alcanzar los 8-10 registros por minuto. Al salir de la fábrica, la máquina se ajustará a 8 rollos / min, si existe algún requisito especial para la velocidad, debe ser informado de antemano. Después de que la velocidad esté completamente ajustada, el cliente no puede subir o reducir la velocidad de la velocidad unilateralmente, la operación relacionada solo se puede completar con nuestra asistencia
Al cambiar las especificaciones, si solo se cambian las cantidades de papel y el peso del papel, pero el grosor de empaque del papel no se cambia, el número de papel se puede configurar en la pantalla táctil sin ajustar los parámetros mecánicos. Sin embargo, si se cambia el grosor del embalaje de papel, la estructura mecánica relacionada debe ajustarse. Todo el proceso toma aproximadamente media hora.
El grosor del papel que la máquina estándar puede adaptarse es de 50--110 mm. Si el grosor del papel es inferior a 50 mm o más de 110 mm, debe ser personalizado.
La máquina estándar puede acomodar un ancho de 75-110 mm (o 150-220 mm). Si el ancho es inferior a 75 (o 150) o superior a 110 (o 220), debe ser personalizado.
Al salir de la fábrica, todos los parámetros mecánicos y eléctricos en el caso de los clientes no hay requisitos especiales, todos se realizarán de acuerdo con el ancho estándar para ajustar (por ejemplo, la máquina de 9 líneas, es de 1,8 metros de longitud, estándar, luego, todos los parámetros mecánicos y eléctricos en el caso de los clientes sin requisitos especiales, todos pueden ajustarse por el estándar de 1,8 metros) si el cliente quiere cambiar el ancho de papel, por ejemplo, en 1.8 m a 1,5 m, entonces los cambios serán Sé más grande, casi tenía que pasar cuatro horas. Pero cuando el rango de 40 mm cambia (por ejemplo, el ancho actual es de 1,8 metros, por lo que cuando el ancho de papel cambia entre 1,84 m y 1.76m), no se requiere ajuste.
Desviación de separación de papel: +/- 2 DRAWS
Fuente de alimentación: AC380V Frecuencia: 50Hz; PODER: 3KW; Presión del aire: 0.6 --- 0.8 MPA; Consumo de gas: 1,5 m³ / min; PLC, servo motor, servo driver, HMI son todas la marca Siemens.
Toda la máquina adopta la tecnología de manejo de servo y el control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, y mejora la precisión de corte del tejido y para cortar la cara del extremo plana. La longitud de corte dentro del alcance de la máquina permite ajustable arbitrario. Se corrigió el ángulo de la rueda de molienda de cuchillo automático, asegure la calidad del cuchillo de afilado. Cuchillo de molienda El lugar a menudo sopla aire comprimido para enfriamiento, y puede coincidir con el fluido de enfriamiento especial.
Parámetros técnicos principales
| La longitud de la no cortada el tejido facial. | Mínimo 500mm |
| La altura del tejido | 30 ~ 130mm |
| Velocidad de diseño | 150cuts / min |
| velocidad de operacion | 120cuts / min |
| Diámetro exterior de la cuchilla redonda | Φ610mm |
| Especificación de productos terminados | 70 ~ 300mm |
| Ancho de papel | 70 ~ 110mm |
| Longitud de corte | 70 ~ 300mm |
| Longitud izquierda | 20 ~ 65mm |
| Energía | 11kw |
| fuente de alimentación | 380V 50Hz |
| Fuente de aire | 0.5 ~ 0.8 mpa |
| Tamaño de la máquina | 4600 * 1700 * 2500mm |
| Peso de la máquina | 2300 ~ 2600kg |
| freno | Configuración de parámetros (AUTO / MANUAL) |
| Paso de cuchillo de afilado | Configuración de parámetros (AUTO) |
| Cuchillo de afilado neumático | Configuración de parámetros (AUTO / MANUAL) |
