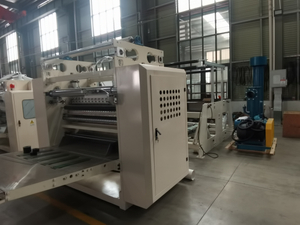

Máquina plegadora de pañuelos faciales completamente automática con separador automático y laminación de color

La línea de producción de tejidos faciales automáticos consiste en máquina plegable de tejido facial, máquina de corte de sierra de registro, máquina de embalaje de una sola bolsa. Máquina trabajando suavemente y estable de la materia prima a los productos terminados. Esta línea de producción es de alto grado de automatización, ahorre los costos laborales, reduce la intensidad del trabajo, es la mejor opción de la producción de productos de tejidos.
Estado de Disponibilidad:
Cantidad:
  • JY-MJZ-FT

  • Jingyi

  • 8441.8090

Máquina plegable de tejido facial completamente automático con separador automático y laminación de color

Esquema:

La línea de producción de tejidos faciales automáticos consiste en máquina plegable de tejido facial, máquina de corte de sierra de registro, máquina de embalaje de una sola bolsa. Máquina trabajando suavemente y estable de la materia prima a productos terminados. Esta línea de producción es de alto grado de automatización, ahorre los costos laborales, reduce la intensidad del trabajo, es la mejor opción de la producción de productos de tejidos.


Modelo de máquina Configuración de la máquina Productos de salida
Máquina plegable de tejido facial CS-180 / 2-14L

  1. Ancho de rollo jumbo 400mm ~ 2800mm

  2. Diámetro del rollo Jumbo: MAX 1100mm

  3. PLC Programación de la computadora

  4. Despliegue de papel: 180 * 200mm

  5. Papel doble: 90 * 200mm

  6. Con unidad de relieve

  7. Con unidad de estampado de borde (se puede descartar)

(800 ~ 1000) * 14 * 60 * 8
= 5,376000 ~ 6,720,000pcs

Separador de registro automático de tejido facial 8-10 registros por minuto
Máquina de corte de sierra de registro DHX-150 Velocidad de diseño: alrededor de 150cuts / min
  1. Velocidad de operación: alrededor de 120cuts / min


Máquina de embalaje facial automático T80SD

  1. Materiales de embalaje: bolsas de plástico.

  2. Velocidad de embalaje: 30 ~ 60bags / min


Cinturones transportadores Para conectar la máquina de corte de sierra de registro con máquina de embalaje.

1. CABE CS-180 / 2-14L Dibujo de la máquina de tejido facial
   Principales características:
   CS1802- / 14L PÉTIDO FACIAL Faciales Funcionamiento de la máquina: los rollos jumbo que se han rebajado en el ancho deseado se cortan mediante los cilindros de corte, y luego se interconectan en hojas de tejidos faciales rectangulares interrovertidos. Esta máquina adopta un servomotor servo independiente y papel automático. Control de tensión. Características de alta velocidad, buena operación plegable y fácil.
  1. Puede ordenar el acero a los rollos de goma en relieve, separados neumáticamente.

     Rack de 2.wallboard y máquina de funcionamiento de la máquina y extremadamente buena y rápida.
     3.Pneumatic Jumbo Roll Carga, conducción de papel neumático, administración de velocidad continua y control de tensión web.
     4.Equipado con la bomba de vacío de tipo raíces para el funcionamiento estable de la máquina.
     5. Haga un ancho de varios productos como requisito.
     6. Equipado con la unidad de estampado de bordes para mantener las dos plantas juntas.
     7. La máquina se detendrá cuando el papel roto. Evite los residuos causados ​​por Ningún papel o papel roto.
     8. La banda se puede roscarse en la máquina por los dos botones JOG, es más de seguridad y más fácil pasar la web.

   Parámetro técnico principal:
Modelo de máquina        CS-180 / 2-14LMM
Productos terminados desplegados tamaño 180 * 210mm ± 2mm
Tamaño de los productos plegables 90 * (120-210) ± 2mm
Ancho de la materia prima  400-2800mm
Diámetro de la materia prima 1100mm
Diámetro del núcleo de la materia prima 76.2mm
Puesto (8 horas) 8000 ~ 10000kg
Unidad de relieve Acero a papel o acero a acero, acero al borde de acero en relieve, regulación neumática independiente.
Energía 7.5kw motor principal
3.0kw (2set) desenrollar el motor
Unidad de succión al vacío Fan 47KW
Sistema neumático Compresor de aire de 3 HP, Mini presión 5kg / cm2PA
Sistema de conducción Cinturón de tiempo
Dimensión 8700x3500x7000mm
Peso 12 ~ 13t

2. Separador de registro automático de tejido facial
  1. Bajo la condición de la extracción estándar número 130 y la capa estándar número 3, la eficiencia puede alcanzar los 8-10 registros por minuto. Al salir de la fábrica, la máquina se ajustará a 8 rollos / min, si existe algún requisito especial para la velocidad, debe ser informado de antemano. Después de que la velocidad esté completamente ajustada, el cliente no puede subir o reducir la velocidad de la velocidad unilateralmente, la operación relacionada solo se puede completar con nuestra asistencia

  2. Al cambiar las especificaciones, si solo se cambian las cantidades de papel y el peso del papel, pero el grosor de empaque del papel no se cambia, el número de papel se puede configurar en la pantalla táctil sin ajustar los parámetros mecánicos. Sin embargo, si se cambia el grosor del embalaje de papel, la estructura mecánica relacionada debe ajustarse. Todo el proceso toma aproximadamente media hora.

  3. El grosor del papel que la máquina estándar puede adaptarse es de 50--110 mm. Si el grosor del papel es inferior a 50 mm o más de 110 mm, debe ser personalizado.

  4. La máquina estándar puede acomodar un ancho de 75-110 mm (o 150-220 mm). Si el ancho es inferior a 75 (o 150) o superior a 110 (o 220), debe ser personalizado.

  5. Al salir de la fábrica, todos los parámetros mecánicos y eléctricos en el caso de los clientes no hay requisitos especiales, todos se realizarán de acuerdo con el ancho estándar para ajustar (por ejemplo, la máquina de 9 líneas, es de 1,8 metros de longitud, estándar, luego, todos los parámetros mecánicos y eléctricos en el caso de los clientes sin requisitos especiales, todos pueden ajustarse por el estándar de 1,8 metros) si el cliente quiere cambiar el ancho de papel, por ejemplo, en 1.8 m a 1,5 m, entonces los cambios serán Sé más grande, casi tenía que pasar cuatro horas. Pero cuando el rango de 40 mm cambia (por ejemplo, el ancho actual es de 1,8 metros, por lo que cuando el ancho de papel cambia entre 1,84 m y 1.76m), no se requiere ajuste.

  6. Desviación de separación de papel: +/- 2 DRAWS

  7. Fuente de alimentación: AC380V Frecuencia: 50Hz; PODER: 3KW; Presión del aire: 0.6 --- 0.8 MPA; Consumo de gas: 1,5 m³ / min; PLC, servo motor, servo driver, HMI son todas la marca Siemens.


3. Máquina de corte de sierra de registro de un solo canal DHX-150
Toda la máquina adopta la tecnología de manejo de servo y el control de frecuencia de la velocidad del motor y mejora la estabilidad del corte de papel, y mejora la precisión de corte del tejido y para cortar la cara del extremo plana. La longitud de corte dentro del alcance de la máquina permite ajustable arbitrario. Se corrigió el ángulo de la rueda de molienda de cuchillo automático, asegure la calidad del cuchillo de afilado. Cuchillo de molienda El lugar a menudo sopla aire comprimido para enfriamiento, y puede coincidir con el fluido de enfriamiento especial.

Parámetros técnicos principales
La longitud de la no cortada el tejido facial. Mínimo 500mm
La altura del tejido 30 ~ 130mm
Velocidad de diseño 150cuts / min
velocidad de operacion 120cuts / min
Diámetro exterior de la cuchilla redonda Φ610mm
Especificación de productos terminados 70 ~ 300mm
Ancho de papel 70 ~ 110mm
Longitud de corte 70 ~ 300mm
Longitud izquierda 20 ~ 65mm
Energía 11kw
fuente de alimentación 380V 50Hz
Fuente de aire 0.5 ~ 0.8 mpa
Tamaño de la máquina 4600 * 1700 * 2500mm
Peso de la máquina 2300 ~ 2600kg
freno Configuración de parámetros (AUTO / MANUAL)
Paso de cuchillo de afilado Configuración de parámetros (AUTO)
Cuchillo de afilado neumático Configuración de parámetros (AUTO / MANUAL)



4. Máquina de embalaje facial automático T80SD.

Especificaciones técnicas Descripción Observación
Ámbito de aplicación Tejido facial, toalla de mano, tejido de servilleta.
Alimentarse ASF completo automático Cinco secciones del modo de alimentación flexible inteligente.
Velocidad mecánica máxima. ≤ 80 bolsas / min Relacionado con la especificación del embalaje
Max. velocidad estable  65 bolsas / min Relacionado con la especificación del embalaje
Rango de longitud de tejido (producto terminado)  120 mm-210 mm
Sobre este tamaño se puede personalizar
Rango de altura del tejido (producto terminado)  40 mm-100 mm
Rango de ancho de tejido (producto terminado)  90 mm-105 mm
Tamaño de la máquina L * w * h = 4600 * 3620 * 1770 mm Tamaño estándar
Peso de la máquina Acerca de 3T


Embalaje de materia prima

Cpp film
Espesor de la película 0.04mm-0.055mm
Diámetro máximo de película  400 mm Sobre este tamaño se puede personalizar
Diámetro del núcleo de la película 76mm De acuerdo con las normas internacionales.
Ancho máximo de película 340mm Sobre este tamaño se puede personalizar
Presión del aire Presión mínima del aire 5MPA

Equipado por usuario
Fuente de alimentación 380V / 50Hz Siguiendo el estándar de energía eléctrica de China
Total de la potencia de la unidad  4.8 kW La suma del motor principal, el servo motor, la suma de la velocidad de la potencia del motor regulando la velocidad.
Poder de calefacción total    4.6 kW Sello lateral, parte de sellado lateral de la potencia de calefacción combinada.
Variación de voltaje +/- 10% De acuerdo con las normas internacionales.
Formato de embalaje Envoltura tridimensional Sellado vertical primero y luego dos sellado lateral.
